Диаметр кабеля показывает, может ли зажим физически вместить кабель. Он не определяет характеристики удержания всей установки. Прежде чем сравнивать расценки на кабельные скобы, определите расположение кабеля, опоры, условия эксплуатации и необходимые ограничения при коротком замыкании.
Это руководство помогает покупателям собрать пакет выбора. Он не рассчитывает безопасное расстояние и не утверждает конструкцию ограничителя. Для принятия этих решений необходимы требования и доказательства инженера-проектировщика, применимые к предлагаемой планке и установке.
Решите, что на самом деле должен делать зажим
Начните с вопроса, касается ли запроса позиционирования и поддержки, определенной удерживающей функции или того и другого. Опишите вертикальные или горизонтальные маршруты, расположение кабелей, места сопряжения с лотками или опорными стальными конструкциями, а также любые соответствующие условия движения или окружающей среды. Не позволяйте общей фразе поставщика «тяжелый режим» заменить определенное требование.
Также различают один многожильный кабель от нескольких одножильных кабелей, расположенных вместе. Число «три кабеля» не полностью описывает схему или геометрию. Добавьте чертёж или отмеченную фотографию с размерами и обозначением кабеля.
Почему для рекомендаций по расстоянию нужна определенная планка
Эллис Патентс поясняет, что силы короткого замыкания, механические характеристики шипа и расстояние рассматриваются вместе, и что при замене шипа может потребоваться перерасчет расстояния. В его руководствах также проводится различие между простым испытанием на растяжение и испытанием на короткое замыкание. Вот почему расстояние, скопированное из каталога другого производителя, не является автоматическим одобрением замены.
Если требуется защита от короткого замыкания, получите входные данные о неисправности проекта у ответственного инженера. Четко обозначайте пиковый ток, среднеквадратичный ток и продолжительность, а не указывайте необъяснимое значение «кА». Попросите предполагаемого поставщика указать конфигурацию установки и доказательства, подтверждающие его рекомендации. Не делайте выводов о покрытии продукта SUNENG результатами испытаний на основе отчета другого производителя.
Подготовьте этот пакет выбора
| Ввод | Что поставлять | Что решить |
|---|---|---|
| Конфигурация кабеля | Спецификации кабелей, наружные диаметры, одно-/многожильные обозначения, плоское или трилистниковое расположение. | Точный размер и конфигурация шипов, включая вкладыши или вставки. |
| Маршрут и опоры | Ориентация, чертеж опоры, схема расположения крепежных отверстий и предполагаемое расстояние. | Крепление шипа, несущая конструкция и совместимость установки. |
| Обязательная обязанность | Требования к ограничениям проекта и данные о неисправностях, предоставленные инженером, где это применимо. | Соответствуют ли предлагаемый продукт и подтверждающие доказательства установленным обязательствам. |
| Окружающая среда | Расположение внутри/на открытом воздухе, воздействие, диапазон температур и ограничения по материалам. | Пригодность корпуса, футеровки, отделки и крепежных материалов. |
| Граница поставок | Количество, способ монтажа и необходимая документация. | Включены ли болты, вкладыши, промежуточные ограничители и опорное оборудование. |
Прочтите отчет по установочному чертежу
Если указан IEC 61914, подтвердите требуемую редакцию и объем предлагаемых доказательств. Не принимайте стандартный номер в брошюре как полный отчет. Попросите:
- Протестированный производитель, модель, размер и конфигурация материала.
- Конструкция и расположение кабеля, использованного в тесте.
- Расстояние между шипами, детали крепления и промежуточные крепления.
- Записанная обязанность, критерии приемки, результаты и идентификация отчета.
- Письменное объяснение различий между испытуемой сборкой и предлагаемой установкой.
Отчет для другого размера или компоновки — это вопрос, который необходимо решить, а не автоматический отказ или одобрение. Сообщите о любом заявленном расширении покрытия ответственным техническим специалистам. Наш руководство по просмотру отчетов об испытаниях предоставляет более широкий контрольный список документов.
Сравните предложения на одной и той же основе поставок
Попросите каждого участника торгов вернуть один и тот же лист конфигурации. Одна цена может включать только корпус зажима, а другая — вкладыши и крепежные детали. В одном предложении проверка зазора или ограничений может быть оставлена на усмотрение заказчика. Прежде чем выбирать поставщика, укажите эти различия рядом с ценой за единицу продукции.
Для замены запишите существующие опорные отверстия и доступное место для установки. Замена, требующая новых опор или бурения, меняет объем работ и может повлиять на инженерную оценку. Включите эти последствия в сравнение, а не рассматривайте их как последующую проблему монтажной группы.
Когда требуется индивидуальное крепление
Особые диаметры, опорные интерфейсы или ограничения по зазору могут служить основанием для индивидуальной проверки. SUNENG может оценить требования к кабельным зажимам на основе чертежей, измерений или эталонных образцов. Прежде чем принять прототип, подтвердите предлагаемую геометрию, материалы и требования к проверке. Прототип, подходящий для кабеля, не является доказательством эффективности защиты от короткого замыкания.
Отправьте техническое описание кабеля, расположение и опорный чертеж., вместе с любыми необходимыми ограничениями. Мы можем просмотреть доступные продукты и интерфейсы, требующие разработки.
Соответствующие продукты SUNENG
- Зажим для фиксации кабеля высокого напряжения Jgpd из литого алюминия для силового провода 45-180mm
- Зажим для крепления кабеля высокого напряжения из литого алюминия Jgpd-H для силового провода 45-130mm

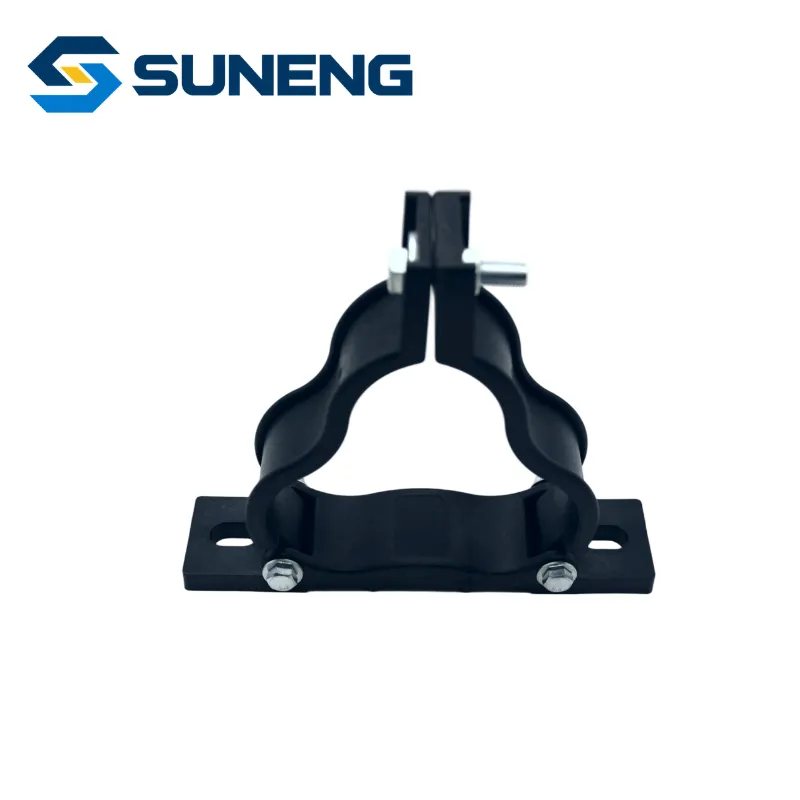

- Трехжильная кабельная скоба-трилистник и зажим для крепления кабеля для силовых кабелей среднего напряжения
