Образец, напечатанный с помощью 3D, может быстро ответить на важный вопрос: соответствует ли предлагаемая форма доступному пространству и предполагаемым интерфейсам? Он не доказывает автоматически проводимость, изоляцию, устойчивость к нагреву или производственную прочность. Относитесь к печатному образцу как к одному из этапов контролируемого пути от концепции до первой статьи.
Этот рабочий процесс полезен для небольших фитингов, клеммных колодок, кронштейнов и других нестандартных деталей. Он не заменяет инженерную проверку всего трансформатора, кольцевого основного блока или другого крупного электрического узла.
Дайте каждому образцу одно четкое задание
| Этап | Что это может доказать | Что он не может доказать сам по себе |
|---|---|---|
| Образец внешнего вида с печатью 3D | Общая форма, визуальные пропорции, доступ и очевидные помехи. | Свойства производственного материала, проводимость, изоляция, повышение температуры или окончательная отделка. |
| Сборка или установка образца | Монтажные центры, сопрягаемые детали, кабельный ввод и доступ для обслуживания. | Что другой производственный материал или процесс сохранят все требования к производительности. |
| Функциональный образец | Определенная функция в согласованных условиях испытаний. | Неопределенные обязанности, непроверенная среда или более широкое семейство продуктов. |
| Первая статья | Соответствие замороженному чертежу, материалу, отделке и плану приемки. | Будущие производственные партии, если не будет обеспечен контроль и проверка. |
Заморозьте интерфейсы перед утверждением формы.
Отметьте размеры, которые не могут быть изменены: центры отверстий, ввод проводника, прилегающая поверхность, доступ к болтам, зазор и направление установки. Добавляйте допуски к чертежу, а не утверждайте печатную деталь только путем визуального сравнения. Если измерение еще не известно, запишите его как открытый элемент с указанием владельца и срока выполнения.
Используйте фотографии и распечатанные детали для проверки доступа и помех, но сохраняйте утвержденный CAD или чертеж в качестве авторитетного источника размеров. Отпечаток может сжиматься, деформироваться или использовать специальную отделку. Его цель — выявить проблемы проектирования на ранней стадии, а не незаметно переопределить производственную геометрию.
Отдельная проверка посадки от электрических и механических проверок.
Для электрической части определите проверки, которые требуют окончательного материала и производственного процесса. В зависимости от детали и проекта это может включать контакт проводника, изоляцию, повышение температуры, диэлектрические характеристики, механическую прочность, качество поверхности или устойчивость к воздействию окружающей среды. Согласовать соответствующие проверки с инженером проекта; не рассматривайте визуальный образец как доказательство их наличия.
| Элемент утверждения | Запись перед выпуском | Статус для подписи |
|---|---|---|
| Дизайнерский стиль | Номер детали, версия чертежа, версия САПР и этап образца. | Утверждено или возвращено с отмеченными изменениями. |
| Материал | Материал изготовления, марка, обработка и изоляция или покрытие. | Подтверждено против коммерческого предложения и чертежа. |
| Критические размеры | Измеренные значения, допуски, расположение отверстий, сопрягаемые поверхности и конверт. | Принято ответственным рецензентом. |
| Проверка производительности | Требуемые электрические, термические, механические или экологические проверки и условия. | Приложены доказательства или назначена ответственность за проведение испытаний. |
| Изменение контроля | Открытые отклонения, владелец исправления, новая редакция и решение о повторной выборке. | Закрыто до выпуска продукции. |
Используйте первый товар, чтобы подтвердить маршрут производства.
Если производственная деталь будет обработана на станке с ЧПУ, отлита, сформирована или собрана иначе, чем напечатанный образец, просмотрите особенности, которые изменяются в зависимости от маршрута. Проверьте толщину стенки, обработку кромок, качество поверхности, контроль за заусенцами, пластины, покрытие и допуски, зависящие от процесса. В первом изделии должны использоваться предполагаемый материал и репрезентативный производственный процесс, если от этого зависит требование.
Сохраните краткий пакет утверждений: замороженный чертеж, учет материалов, отчет об измерениях, фотографии установленной посадки, согласованные отклонения и план проверки для повторных заказов. Это не позволяет будущему покупателю рассматривать первый образец как полную спецификацию продукта.
Где SUNENG может сократить цикл индивидуальной разработки
SUNENG может начаться с чертежа, списка параметров, эталонного образца или незавершенной концепции. Для небольших электрических фитингов печать 3D может помочь подтвердить внешнюю форму и габариты установки перед обработкой на станках с ЧПУ, оснасткой или мелкосерийным производством. Затем для фактической детали и количества выбираются производственный маршрут и проверка производительности.
Соответствующие продукты SUNENG
- Зажим для крепления кабеля высокого напряжения из литого алюминия Jgpd-H для силового провода 45-130mm
- Распределительный клеммный блок 3-в-1 из алюминия 6061-T6, обработка на ЧПУ

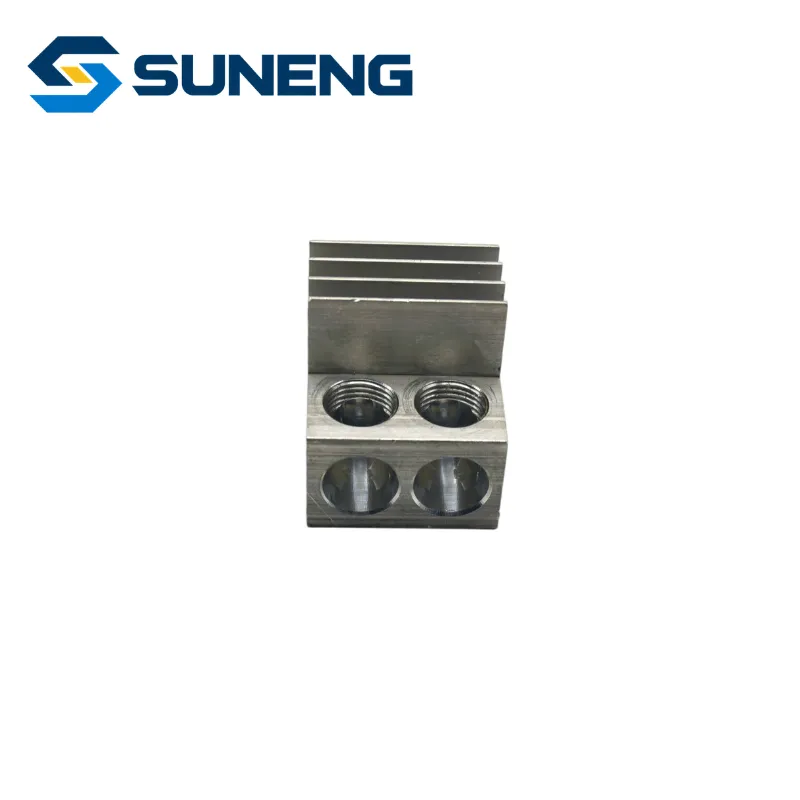

- Алюминиевый распределительный клеммный блок для электрических щитов
