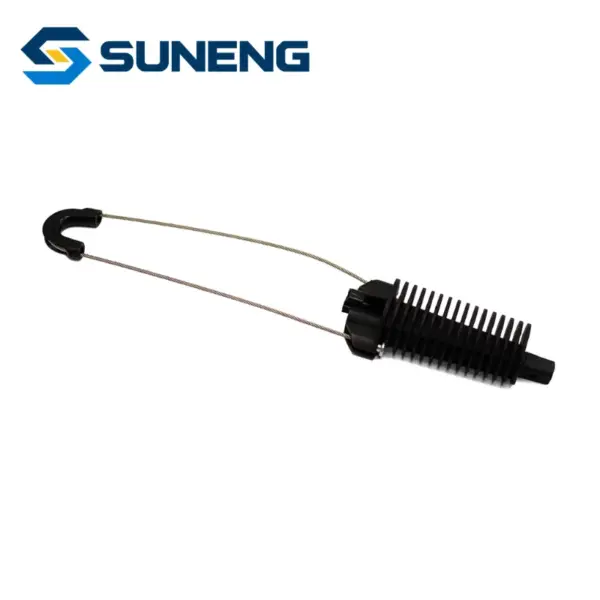

Анкерный натяжной зажим серии PA
Описание продукции
Укажите модель, количество, чертёж, место поставки и требования проекта для предметного ответа.
Описание
Модели: PA-500 / PA-1000 / PA-1500 / PA-2000
Диапазон проводников: 16–95 мм²
Разрывная нагрузка: 4kN / 10kN / 15kN / 20kN
Материал корпуса: устойчивый к ультрафиолетовому излучению пластик + силикон.
Материал болта: горячеоцинкованная сталь
Рабочая температура: от -40°C до +80°C.
Диапазон веса: 0.25–0.45 кг/шт.
Установка: Простая установка без болтов
Срок службы: 20+ лет
OEM/ODM: Доступен
Особенности
- Высокая механическая прочность для надежной поддержки проводника
- Корпус и болты, устойчивые к ультрафиолетовому излучению и коррозии
- Стабильный зажим для уменьшения износа проводника
- Широкая совместимость с проводниками ABC, AAC, AAAC, ACSR.
- Надежная работа в суровых условиях окружающей среды
- Простая установка без болтов, низкие эксплуатационные расходы
- Легкая конструкция для удобства использования
- 20+ долгий срок службы
- Соответствует стандартам IEC, GB/T, DL/T.
- Доступна настройка OEM и ODM
Технические характеристики
| Модель | Использовать диапазон проводов | а (мм) | б(мм) | высота (мм) | L1(мм) | L (мм) | φ(мм) | Разрывная нагрузка | Вес (кг) |
|---|---|---|---|---|---|---|---|---|---|
| PA-500 | 16-35 мм² | 42 | 30 | 65 | 80 | 280 | 8-11 | 4 | 0.25 |
| PA-1000 | 25-50 мм² | 45 | 32 | 70 | 90 | 300 | 8-11 | 10 | 0.3 |
| PA-1500 | 50-70 мм² | 50 | 36 | 78 | 100 | 320 | 11-14 | 15 | 0.38 |
| PA-2000 | 70-95 мм² | 55 | 40 | 85 | 110 | 340 | 14-16 | 20 | 0.45 |
Применение
• Воздушные линии электропередачи
• Распределительные сети среднего/низкого напряжения
• Системы натяжения кабеля ABC
• Проекты электрификации сельских районов
• Строительство линий электропередачи
• Расширение/модернизация электросети
• Промышленные системы распределения электроэнергии
• Прибрежная среда и среда с высокой степенью коррозии.
