Алюминиевый соединительный зажим JH для ненатяжных соединений ВЛ, 16–240 мм²
Описание продукции

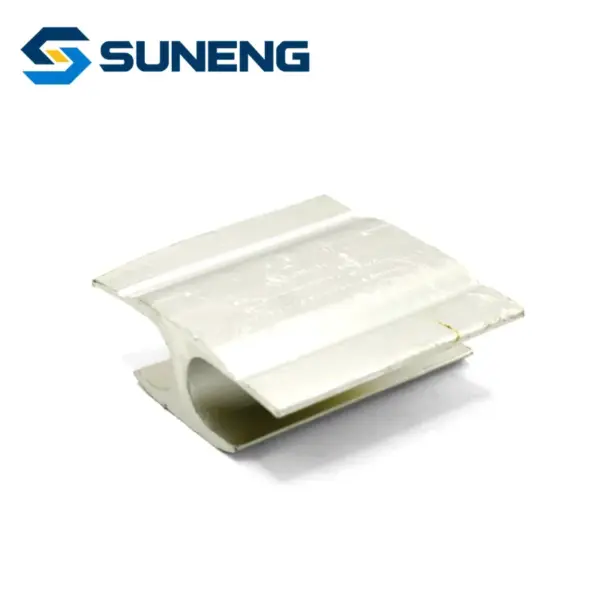

Соединительный фитинг типа JH — изготовлен из немагнитного энергосберегающего алюминиевого сплава с антикоррозионным покрытием. Симметричная конструкция с двойными крылышками H-типа, подходит для смешанных медных/алюминиевых/медно-алюминиевых проводов 16-240мм² (одинакового или разного сечения). Устанавливается методом гидравлического обжима специальными инструментами, применяется для безнатяжного сращивания и разветвления арматуры ВЛ. Годовая мощность 500,000 шт., производство Цзянси, Китай.
Укажите модель, количество, чертёж, место поставки и требования проекта для предметного ответа.

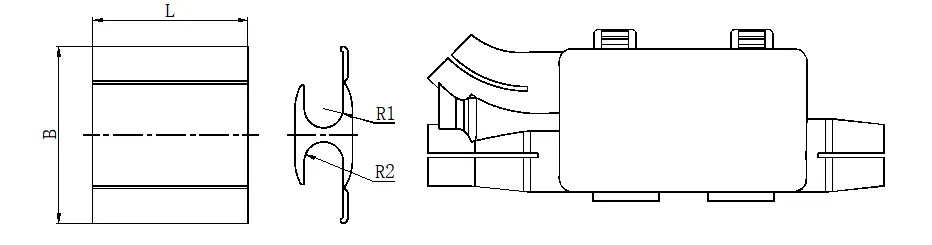

Структура продукта
Технические характеристики
| Модель | Главный проводник (мм²) | Проводник ответвления (мм²) | R1(мм) | R2(мм) | L (мм) | Б (мм) | Вес (кг) |
|---|---|---|---|---|---|---|---|
| JH-1 | 16-35 | 16-35 | 4.5 | 4.5 | 38.0 | 46.0 | 0.04 |
| JH-2 | 50-95 | 16-50 | 7.5 | 5.8 | 48.0 | 64.0 | 0.07 |
| JH-3 | 50-95 | 50-95 | 7.5 | 7.5 | 60.0 | 68.0 | 0.07 |
| JH-4 | 95-240 | 16-70 | 11.75 | 6.5 | 51.0 | 89.0 | 0.13 |
| JH-5 | 95-240 | 70-150 | 11.75 | 8.5 | 51.0 | 94.0 | 0.13 |
| JH-6 | 150-240 | 150-240 | 11.75 | 11.75 | 89.0 | 97.0 | 0.13 |
мастерская
Отправить запрос
Пришлите модель, чертёж, перечень или проектную спецификацию. Мы рассмотрим конкретные параметры подбора.
