Комплектные подстанции

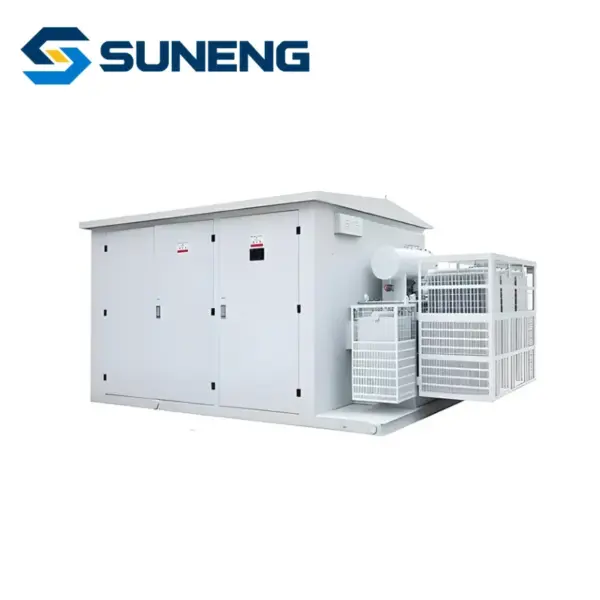

Комплектная подстанция YBH блочного типа

Серия YBH

Описание продукции

В отличие от компактных подстанций американского и европейского типа, конструкция китайского типа включает в себя их преимущества, избегая при этом недостатков. Его уникальное высоковольтное соединение R-метода является первой в отрасли инновацией с независимыми китайскими правами интеллектуальной собственности и обладает замечательными характеристиками: безопасностью, надежностью, удобством и экологичностью. Это решение, широко применяемое в системах преобразования и распределения электроэнергии 35kV для фотоэлектрических, ветроэнергетических и других секторов возобновляемой энергетики, переопределяет отраслевые стандарты посредством технологической дифференциации.

Обсудить продукцию Запросить документы

Укажите модель, количество, чертёж, место поставки и требования проекта для предметного ответа.

Особенности

1. Компактный структурный дизайн
Благодаря модульной интегрированной компоновке она занимает 40% меньше площади, чем традиционные компактные подстанции, что идеально подходит для сценариев с ограниченным пространством, таких как городские центры и живописные места.
2. Высокопрочный защитный корпус
Изготовленный из стали премиум-класса со степенью защиты IP54, он ударопрочен и устойчив к коррозии и подходит для сложных условий эксплуатации на открытом воздухе.
3. Простое обслуживание
Благодаря зональному расположению внутренних электрических компонентов и зарезервированному доступу для обслуживания эффективность обслуживания повышается с помощью 50%.
4. Гибкое решение для электропитания
Сторона высокого напряжения поддерживает несколько конфигураций, таких как блоки кольцевой сети/шкафы автоматических выключателей, адаптируясь к различным масштабам энергопотребления.
5. Эффективная система отвода тепла
Благодаря интеллектуальной конструкции выхлопа с контролем температуры он стабильно работает в диапазоне от -25℃ до +40℃.

Условия эксплуатации

● Температура окружающей среды: от -25°C до +40°C.
● Высота: ≤2000m.
● Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%.
● Сейсмостойкость: горизонтальное ускорение 0.4м/с², вертикальное ускорение 0.15м/с².
● Условия установки: защищены от сильных ударов, сильного загрязнения, химической коррозии, проводящей пыли и взрывоопасных ситуаций.
Примечание. В случае несоответствия нормальным условиям эксплуатации обратитесь в нашу компанию за решениями.

Технические характеристики

Предметы

Единица

Высоковольтное электрооборудование

Трансформатор

Низковольтное электрооборудование
Номинальное напряжение

кВ

6/10/35

6/0.4, 10/0.4

0.4
Номинальная мощность

кВА



50~6300


Номинальный ток

A

200、400、630



100~3200
Номинальный ток отключения при коротком замыкании

A

Переключатель нагрузки: 400–600A



15~63kA

кА

Комбинированный переключатель: Зависит от предохранителя


Номинальный кратковременно выдерживаемый ток

кА

16,20(4s)



15(1s)


30(1s)
Номинальный пиковый выдерживаемый ток

кА

31.5,50



30


63
1-мин выдерживаемое напряжение промышленной частоты

кВ

Фаза-земля и фаза-фаза: 32/42/95

25/35 (Тип масла)

≤03,2

Изолирующий разрыв: 36/48/118

20/28 (Сухой тип)

>0.3,2.5
выдерживаемое напряжение грозового импульса (пиковое значение)

кВ

Фаза-земля и фаза-фаза: 60/75/180

60/75



Изолирующий разрыв: 70/85/185
Уровень защиты корпуса

IP54


Уровень шума

дБ



35
