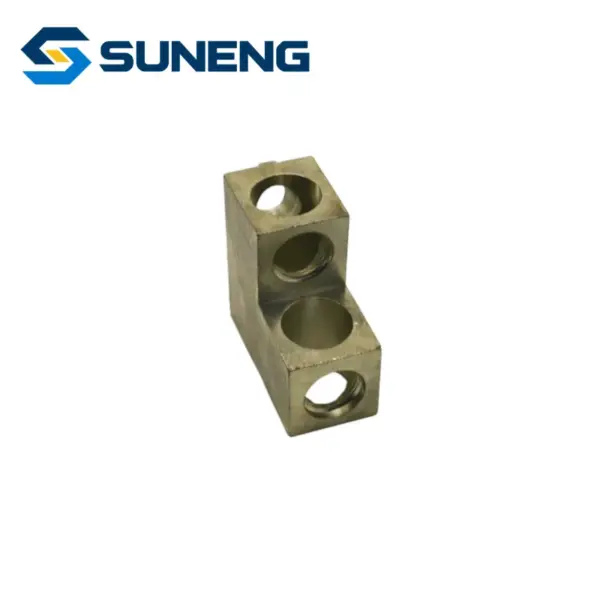

Угловой кабельный соединитель L-типа, 10–120 мм²
Описание продукции
Угловой кабельный наконечник L-типа предназначен для разветвления кабелей и перпендикулярных электрических соединений в системах распределения электроэнергии. Его компактная структура степени 90 подходит для подключения кабелей в ограниченном пространстве и электрооборудования.
Укажите модель, количество, чертёж, место поставки и требования проекта для предметного ответа.
Особенности
- Подходит для кабелей размером от 10 до 120мм².
- Прямоугольная конструкция экономит место для установки.
- Поддерживает надежное разветвление и соединение кабеля.
- Прочная металлическая конструкция обеспечивает хорошую механическую прочность.
- Доступны с различными размерами входных отверстий и характеристиками болтов.
- Простота установки и обслуживания
Технические характеристики
| Модель | Диаметр входа проволоки d | Спецификация резьбы | Совместимый кабель (мм²) | Общая длина L | Общая высота H | Ширина корпуса B | Справочная масса (г) |
|---|---|---|---|---|---|---|---|
| L-16 | 6.5 | M6 | 10~16 | 32 | 22 | 16 | 35 |
| L-25 | 8 | M6 | 16~25 | 36 | 24 | 18 | 50 |
| L-35 | 9.5 | M8 | 25~35 | 40 | 26 | 20 | 65 |
| L-50 | 11 | M8 | 35~50 | 44 | 28 | 22 | 85 |
| L-70 | 13 | M10 | 50~70 | 48 | 30 | 24 | 110 |
| L-95 | 15 | M10 | 70~95 | 52 | 32 | 26 | 140 |
| L-120 | 17 | M12 | 95~120 | 56 | 35 | 28 | 175 |
Применение
Распределительные шкафы
Подключения трансформаторов и распределительных устройств
Кабельные распределительные коробки
Промышленные системы распределения электроэнергии
Строительные электроустановки
Проекты разветвления и модернизации кабеля
